SOLIDWORKS仅需9步，即可“助力”卡塔尔 杯！

2022年卡塔尔 杯是第二十二届 杯足球赛，是历史上 在卡塔尔和中东 境内举行、也是第二次在亚洲举行的 杯足球赛。

12月13日进行的卡塔尔 杯半决赛中，梅西传射建功，率领阿根廷队以3:0大胜克罗地亚队，自2014年后再次闯入 杯决赛。37岁的“魔笛”，黯然落泪但他依旧是传奇！

阿根廷、法国、摩洛哥这三支球队 如果阿根廷夺冠 那梅西就是当之无愧的球王，如果法国夺冠，那就会成为历史 连续两届 杯夺冠的球队，如果摩洛哥夺冠 那将创造非洲足球的历史！您更看好哪个球队呢？

.................................................................................................................

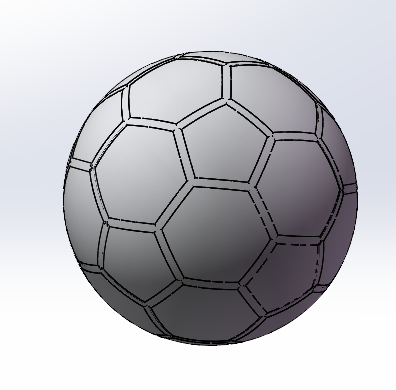

杯期间，大家都十分关注足球，那么我们如何使用SOLIDWORKS绘制足球呢？其实这非常简单。

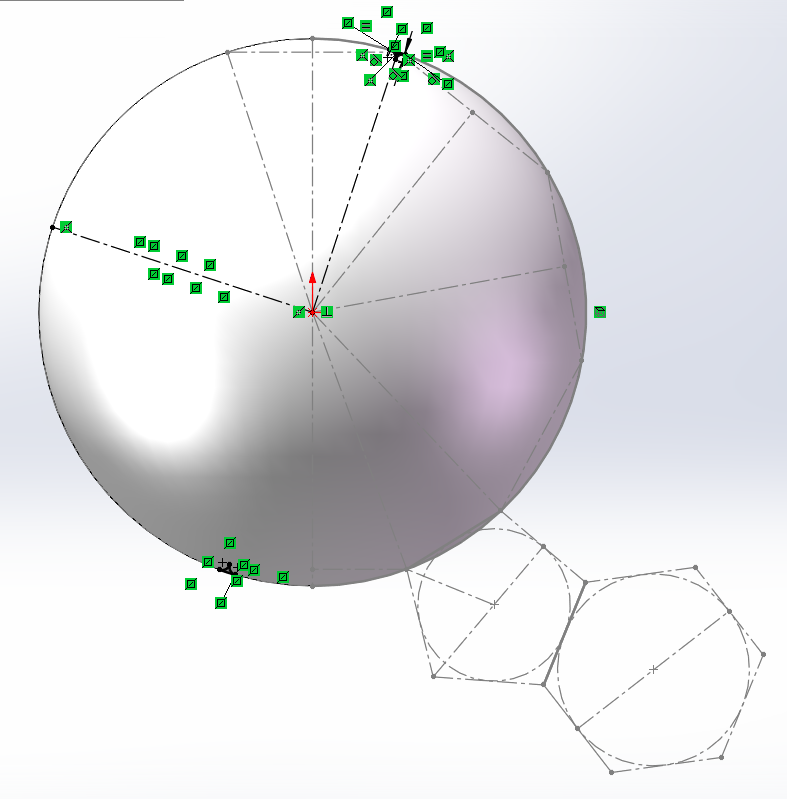

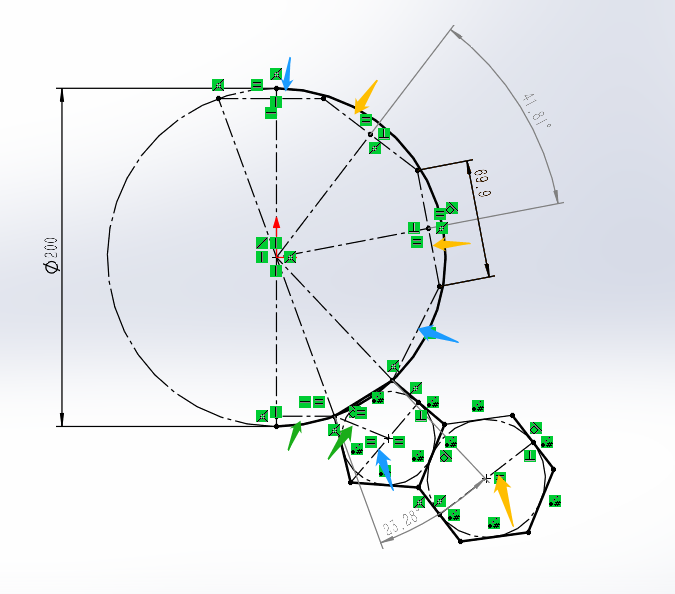

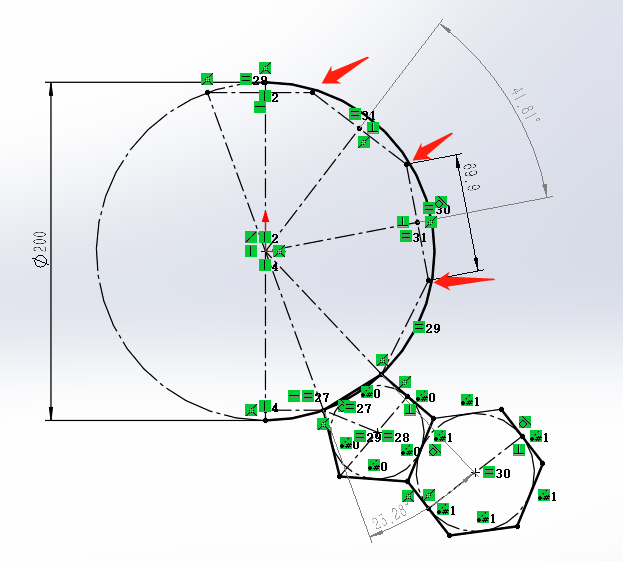

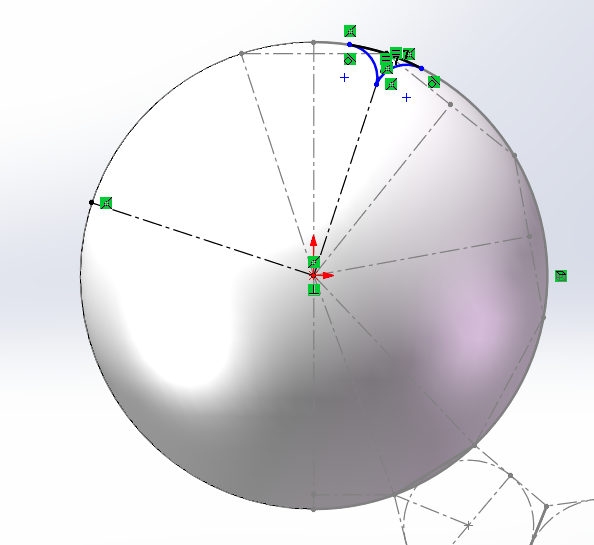

Step1、在前视基准面上画草图。注意红色箭头标注的三个点不与圆周重合，同种颜色的箭头所指的线长度相等，共3个相等尺寸：62.10（五边形的高度）；69.90（六边形的长度）；34.33（五边形圆心到顶点的长度）。 将41.81和23.28 这两个从动尺寸标注出来，之后会用到。

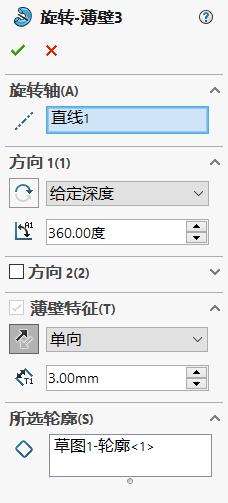

Step2、使用旋转，旋转轴为中心轴。勾选薄壁特征，厚度为3mm，生成在圆周的内测。

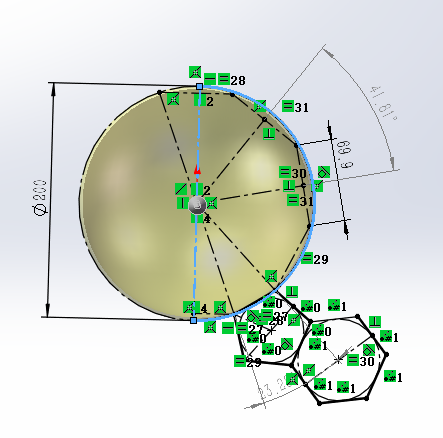

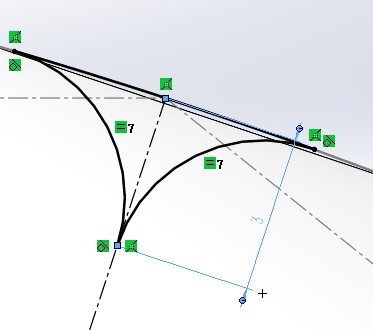

Step3、在前视基准面上绘制草图，画两根垂直构造线，并使用圆弧和转换实体引用画出如下草图。

选取圆弧端进行尺寸标注的时候要按住：Shift 键

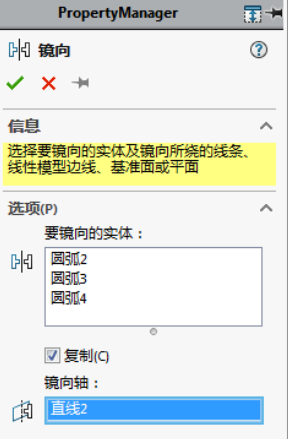

使用镜像工具，对称轴为左侧垂直的构造线，将刚刚绘制的草图进行镜像。

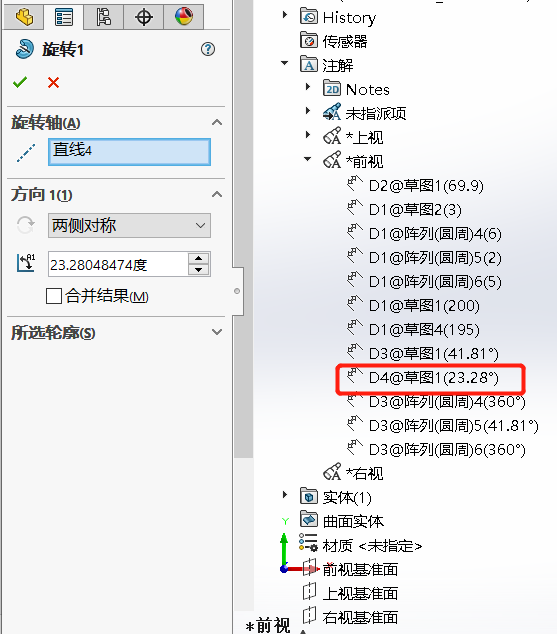

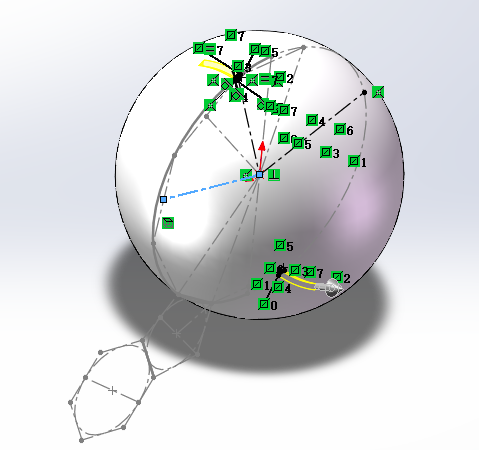

Step4、旋转，旋转轴为标蓝呃构造线，选择两侧对称，角度：不能手动输入，展开特征树，选择前视基准面的23.28这个尺寸。（不合并结果 ）

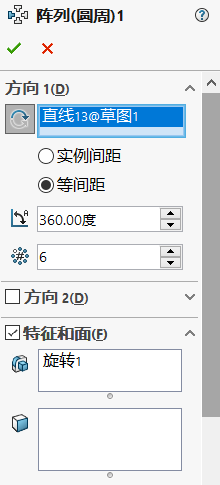

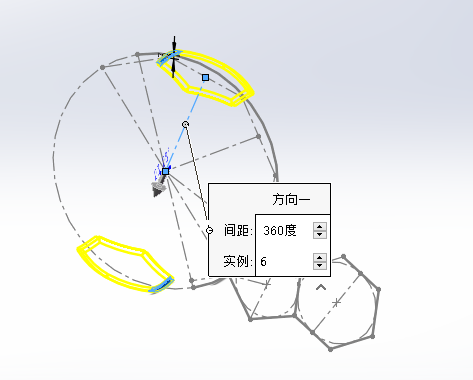

Step5、将薄壁特征隐藏后，选择圆周阵列，围绕标蓝中心线，实例数为6个

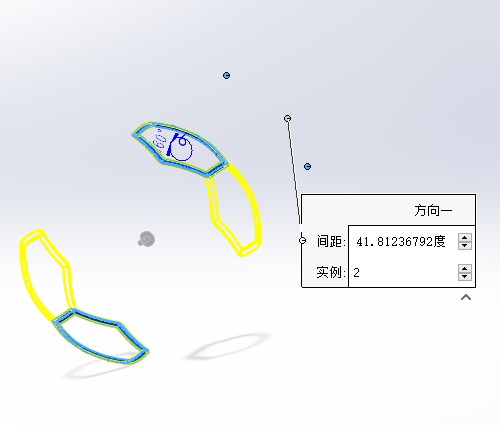

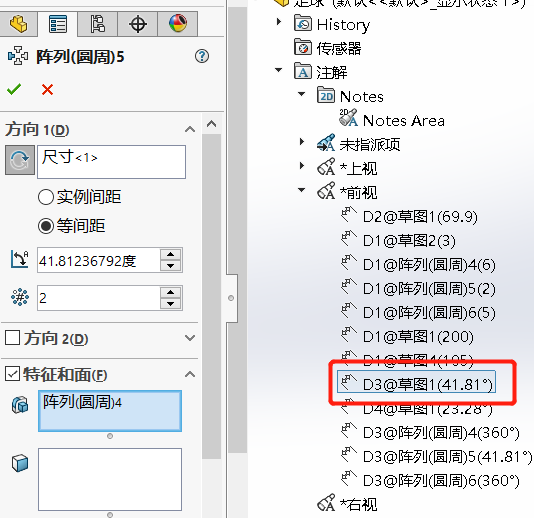

Step6、还是选择圆周阵列，围绕标蓝中心线，选择41.81这个尺寸，实例数为2。

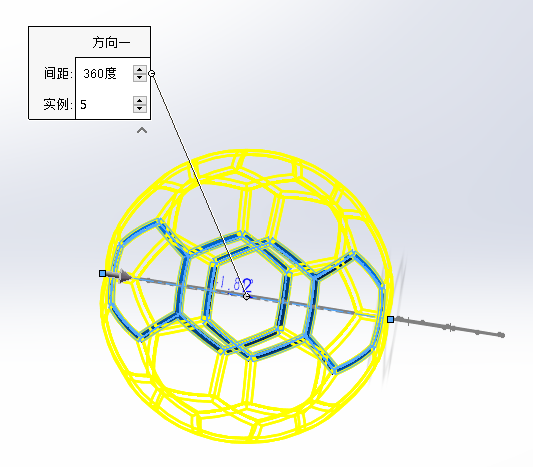

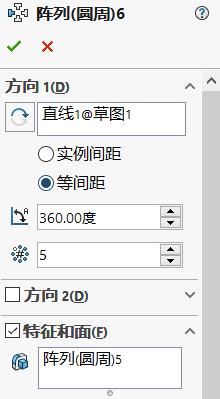

Step7、圆周阵列，围绕中间的直线，阵列：5个 ，角度360度 。（6）

Step8、显示隐藏的薄壁特征

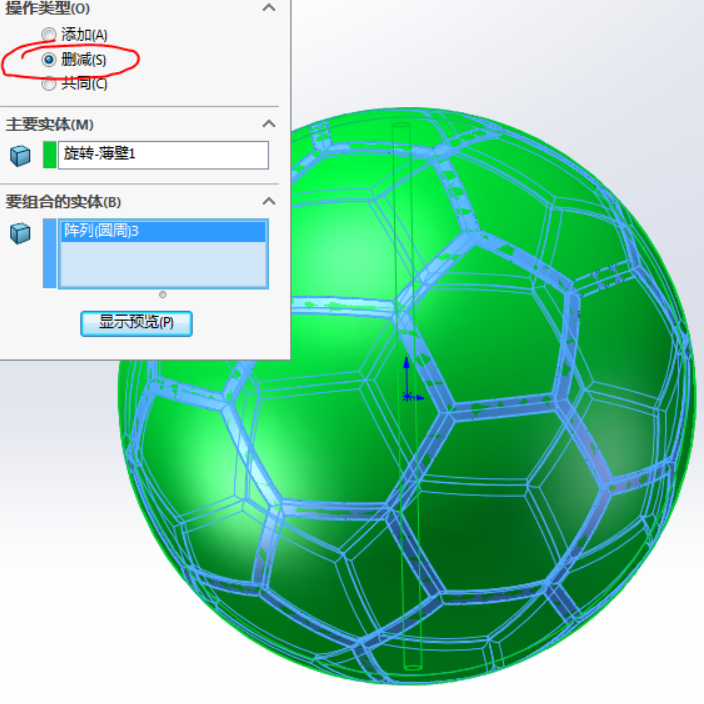

使用组合中的删减 ，主要实体为薄壁特征 ；要组合的实体为阵列的实体

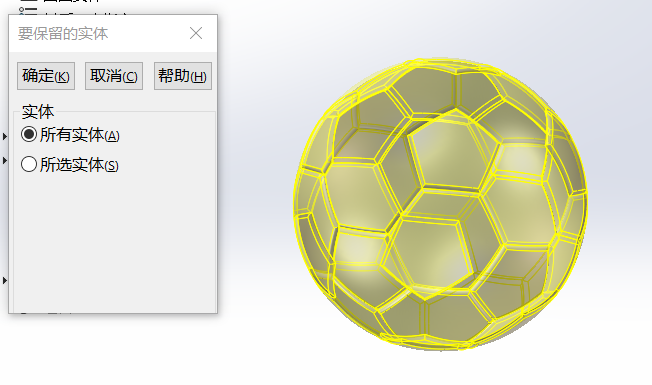

要保留的实体：所有实体 。

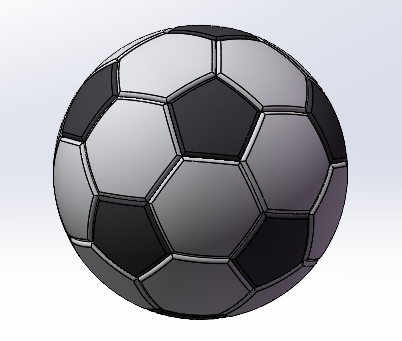

Step 9、 添加外观，把灰色拖动五边形实体上，把白色拖动到六边形实体上。

大家学会了吗？欢迎在评论区留下您的 杯 预测，或附上学习心得！有任何问题欢迎与我们取得联系！
