在 Toolbox 孔向导中添加其他孔尺寸（使用 Excel）

ard 提供了广泛的行业标准孔尺寸。它还使用户能够添加不在默认列表中的自定义孔尺寸。不是很多人熟悉这个功能，所以让我们看看它是如何完成的。

当您处理大量线程大小的数据集时，更简单的方法是使用 Excel 表格提供数据。您可以使用 Excel 文件导出异型孔向导数据，在 Toolbox 配置工具中进行更改并使用新尺寸重新导入数据。

先决条件和准备工作

· 准备好包含各种螺纹参数（如尺寸、螺距、直径等）的完整数据集。

· 当心您从互联网上下载的内容。如果数据是从互联网下载的，请在使用前验证数据。

我们走吧！

您将首先打开 Toolbox 设置，方法是转至开始、所有程序、SolidWorks <版本>、SolidWorks 工具、Toolbox 设置或在 SolidWorks 中的工具箱菜单下选择配置工具箱。

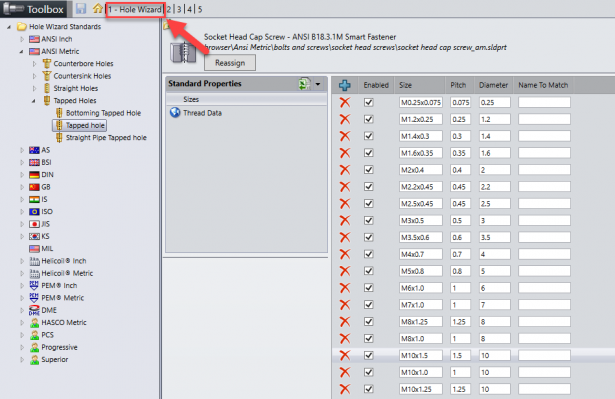

选择“配置”按钮。“1 – 孔向导”选项卡显示现有的孔标准和尺寸。

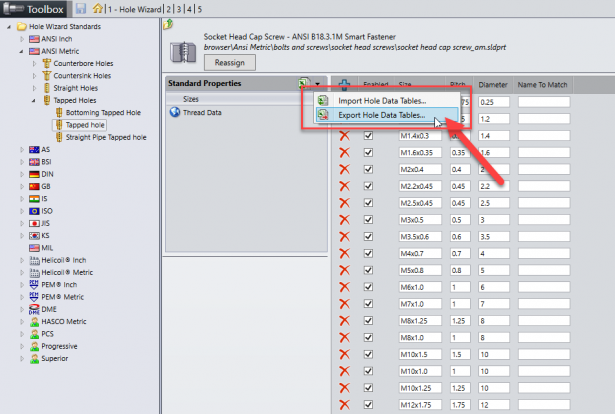

打开孔标准和要在其中添加新尺寸的孔类型。现在，我们将以ANSI 公制螺纹孔为例，并为其添加新尺寸。您可以在小 excel 图标旁边的下拉菜单下导出现有大小的 excel 文件，如下图所示。我们将使用此 Excel，因为它具有正确的格式和现有尺寸的设置。

注意：在进行更改之前保留原始 excel 文件的备份，以避免看不见的错误。

导出的 Excel 文件通常有 3 个选项卡，对应于每个异型孔向导类型的标准属性：

· 尺寸

· 螺纹数据（直孔除外）

· 螺钉间隙（螺纹孔除外）

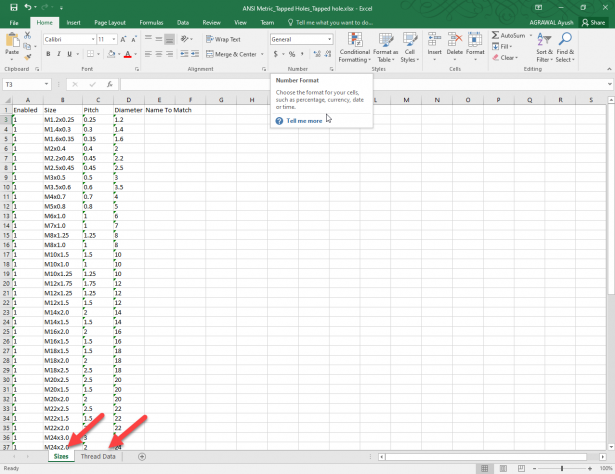

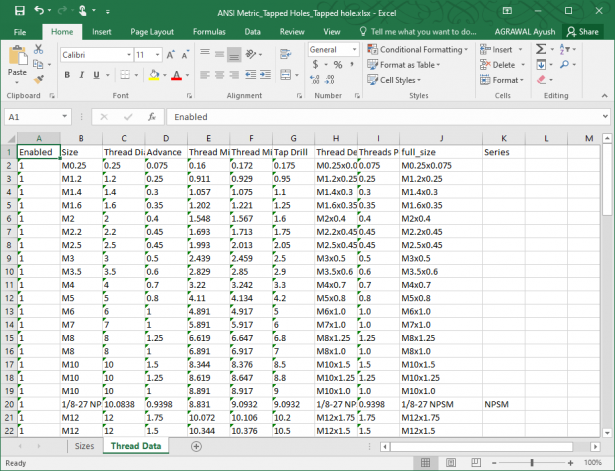

我们的 ANSI 公制螺纹孔 excel 如下所示：

要添加新尺寸，请添加行并在所有选项卡的所有列中填充数据。

要记住的事情：

· 在“线程数据”选项卡中，需要注意的是“full_size”字段必须与“大小”选项卡的“大小”字段中输入的内容相匹配。即 Size = full_size = 线程描述

· Pitch = Advance = 每单位的线程数

· 确保遵循 Excel 的所有原始格式。

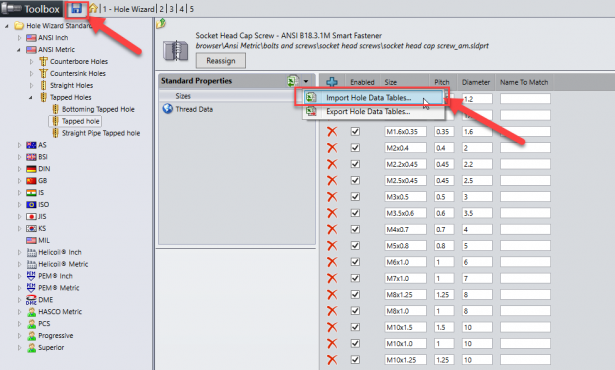

完成所有更改后，保存 Excel 工作表。现在导入已编辑的 Excel 表，您可以在数据库中找到填充的其他孔尺寸。

确保保存工具箱更改。

现在您可以在异型孔向导中找到新尺寸以添加到您的 SOLIDWORKS 模型中。

每种孔类型都必须遵循相同的过程。
