如何修复空的 SOLIDWORKS 工程视图

如何修复空的 SOLIDWORKS 工程视图

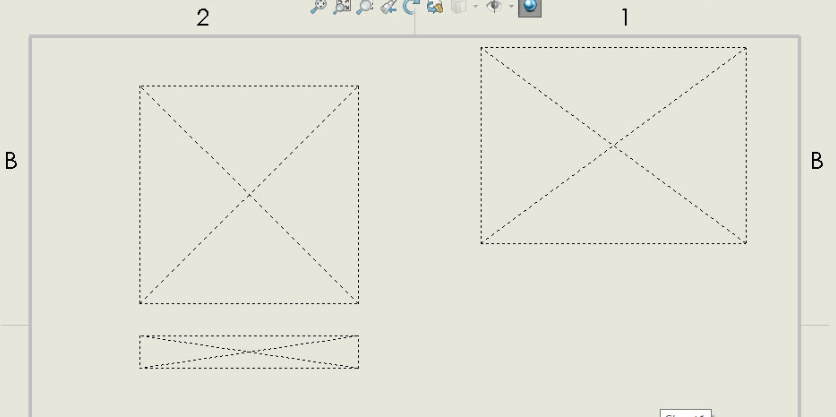

打开 SOLIDWORKS 工程图时是否看到空视图？ 视图和注释去哪儿了？在此技术提示中，我将描述空白视图问题并提供解决方案。

为什么我的工程视图是空的？

如果此时大声咒骂的冲动压倒一切，那么我们理解你的痛苦。 可能发生的情况是，引用的模型已从其以前的文件夹移动到另一个文件夹，但图形未收到此更改的通知，因此它以空白视图打开，因为引用的模型不在图形预期的位置。

如果在将模型保存到新位置时打开图纸，则不会出现此问题...图纸的参照将被更新。 与在 Windows 中使用>右键单击 SOLIDWORKS >移动>更新在 Windows 中移动模型相同。

解决空视图问题

关闭图形（无需保存）

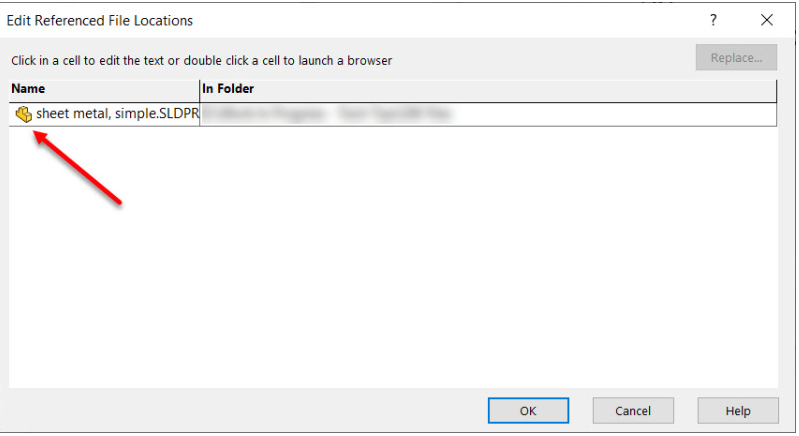

选择“文件”>“打开”>选择图形，但尚未打开 >“引用”>双击模型>浏览到模型的新位置

新文件夹路径在对话框中显示为绿色，要确认更改，请按“确定”

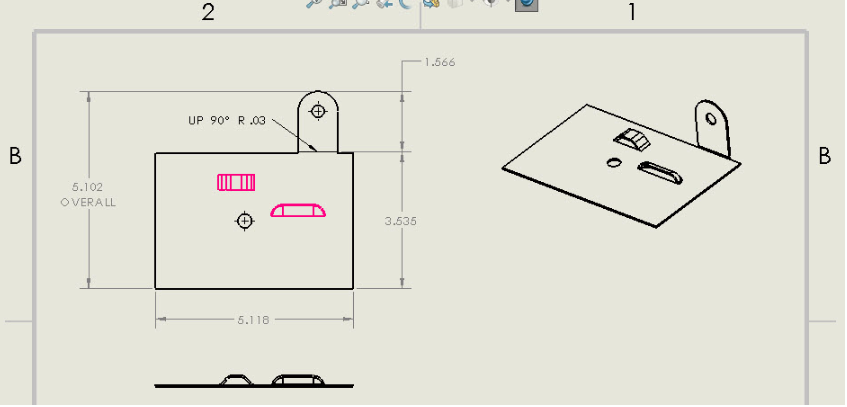

图形现在应打开，并填充所有视图，并显示所有注释！

by John Lee
