SOLIDWORKS 快速提示 – 组件选择

每个人都知道 SOLIDWORKS 非常灵活且对用户友好，可以执行命令以轻松完成任何 3D 设计。在处理复杂装配体（零部件数量增加）时，我们中的许多人会寻找特殊工具来选择装配体中的零部件。除了默认选择方法（单击图形区域或特征管理器设计树中的图元）之外，还有许多其他工具可用于选择装配体中的元件。

让我们看一下 SOLIDWORKS 中的选择工具，它提供了与组件选择进行交互的最简单方法

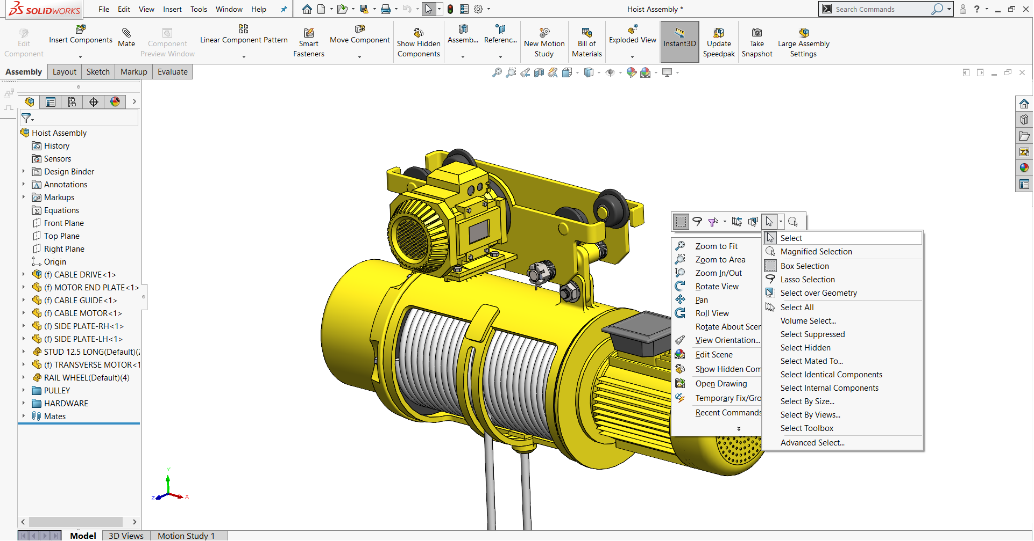

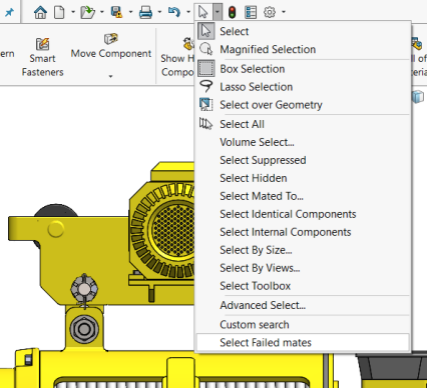

可以从标准工具栏区域访问选择工具或右键单击图形区域，

放大选择：允许您在不更改视图的情况下选择大型装配体中的小零部件 键盘快捷键：G。

选择配接将允许您轻松选择与所选组件配接的组件，只需单击一下即可。

当您想要选择一个不可见或被另一个组件完全封闭的组件时，您可以只使用选择内部组件。

可以使用“按视图选择”确保为非标准视图启用当前视图，直接访问特定（标准或当前）视图中的可见组件。

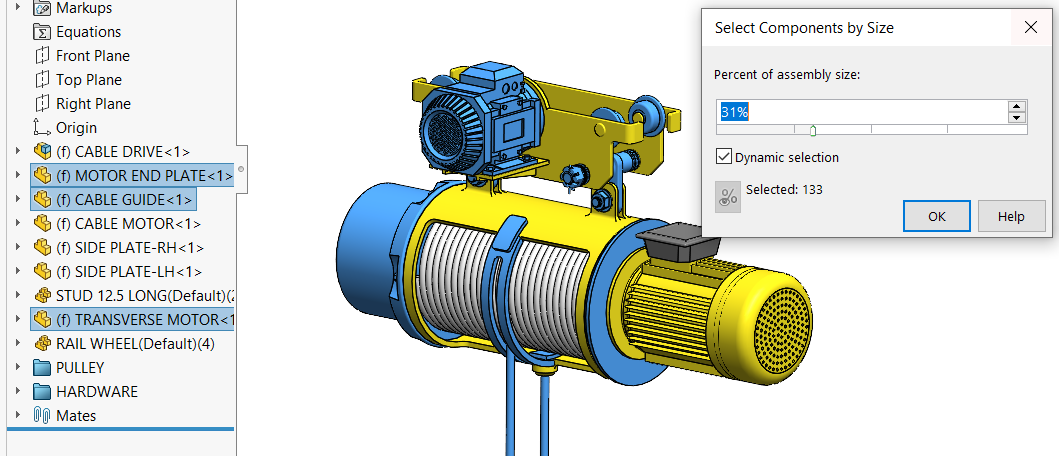

按大小选择：可以很容易地允许通过设置百分比大小来选择组件，确保为实时交互启用动态交互

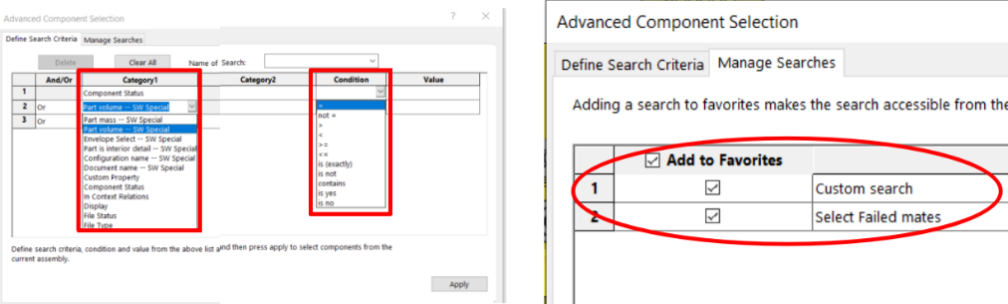

组件选择是基于标准或类别的选择，用户可以在其中通过某些类别、条件、值和逻辑运算符选择组件。

用户还可以通过在“搜索名称”区域中提供特定名称来保存选择并保存以备将来使用，也可以将其添加到“管理搜索”中的收藏夹中，以便在标准工具栏下拉菜单中快速访问。这些自定义搜索也可以导出和导入为 .sqy 和 .xml 文件。
